Схема монтажа ворот «Промышленной серии»

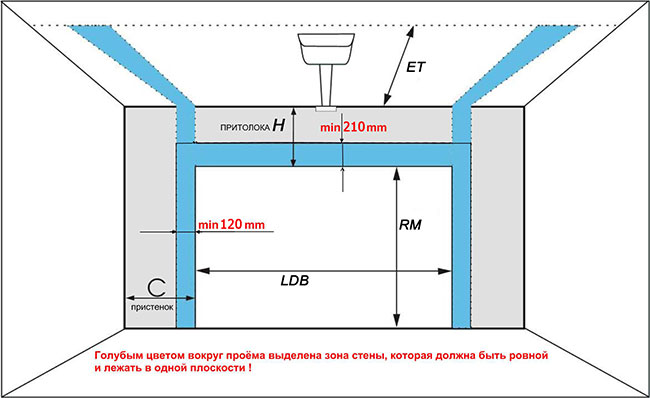

Условная схема проема
Тип монтажа промышленных ворот следует выбирать, исходя из имеющейся высоты перемычки (притолоки) H.
| Высота перемычки (притолоки) H, мм | Тип монтажа |
| От 275 до 410 | Низкий |
| От 410 до 900 | Стандартный |
| От 900 до RM+340 | Высокий |
| Свыше RM+340 | Вертикальный |
Обозначения на монтажных схемах
| Обозначение параметра | Наименование параметра |
| RM | Высота проёма |
| H | Высота перемычки |
| H1, H2 | Размеры, ограничивающие рабочую зону ворот |
| TF | Параметр рабочей зоны |
| H3 | Высота до ходовой планки |
| LDH | Высота проезда в свету |
| LDB | Ширина проёма |
| BW | Высота до оси вала |
| HL | Высота расположения ходовой планки для высокого монтажа |
| ET | Глубина вхождения ворот внутрь помещения |
| W | Габарит расположения электропривода гаражных ворот |
| HR | Высота расположения приводной рейки электропривода |
| DM, DH | Координаты точек подвешивания ворот |
| S | Минимальное боковое пространство |
| SI | Минимальное боковое пространство для зоны установки торсионного вала |

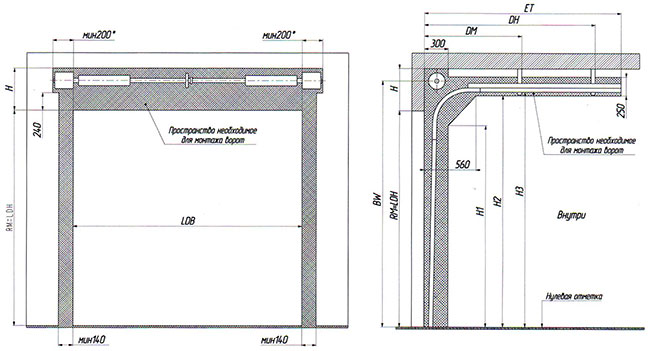

1. СТАНДАРТНЫЙ тип монтажа
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | При высоте проёма до 5335 — min 410 |
| В отдельных случаях — min 520 | ||
| ET, мм | Глубина вхождения ворот внутрь помещения | RM + 509 |
| DH, мм | Координата точки подвешивания | RM + 279 |
| DM, мм | Координата точки подвешивания | 700 |
| H1, мм | Размер, ограничивающий рабочую зону | RM — 245 |
| H2, мм | Размер, ограничивающий рабочую зону | RM + 145 |
| H3, мм | Высота до ходовой планки | RM + 202 |

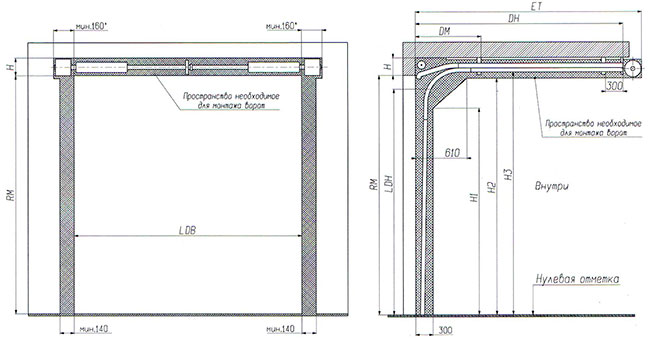

2. НИЗКИЙ тип монтажа
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | min 275 |
| LDH, мм | Высота проезда в свету | RM — 135 |
| DM, мм | Координата точки подвешивания | 700 |
| DH, мм | Координата точки подвешивания | RM + 255 |
| ET, мм | Глубина вхождения ворот внутрь помещения | RM + 780 |
| H1, мм | Размер, ограничивающий рабочую зону | RM — 335 |
| H3, мм | Высота до ходовой планки | RM + 55 |

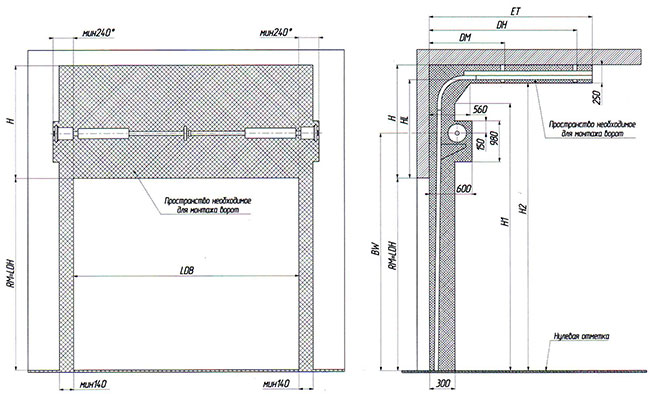

3. ВЫСОКИЙ монтаж с нижним расположением вала
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | min 1795 |
| HL, мм | Высота расположения ходовой планки | от 1600 до H-195 (max 4100) |
| BW, мм | Высота до оси вала | От RM+1100 до RM+HL-500 |
| ET, мм | Глубина вхождения ворот внутрь помещения | RM -HL + 850 |
| DH, мм | Координата точки подвешивания | RM -HL + 620 |
| DM, мм | Координата точки подвешивания | 1050 |
| H1, мм | Размер, ограничивающий рабочую зону | RM + HL — 455 |
| H2, мм | Размер, ограничивающий рабочую зону | RM + HL — 55 |

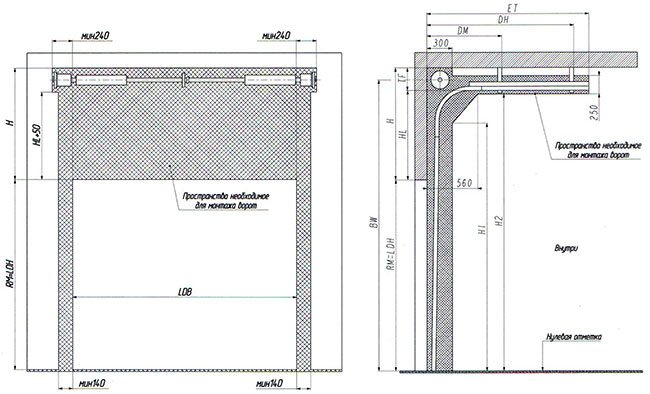

4. ВЫСОКИЙ монтаж с верхним расположением вала
| Высота проёма RM, мм | Высота перемычки H, мм | Расстояние от ходовой планки до потолка TF, мм | Высота до оси вала BW, мм |
| до 4800 | до 1635 | min 265 | RM+HL+160 |
| до 3365 | min 305 | RM+HL+180 | |
| до 4445 | min 345 | RM+HL+200 | |
| до 5050 | до 3365 | min 305 | RM+HL+180 |
| до 4445 | min 345 | RM+HL+200 | |
| свыше 5050 | до 4445 | min 345 | RM+HL+200 |
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | min 900 |
| HL, мм | Высота расположения ходовой планки | H — TF |
| ET, мм | Глубина вхождения ворот внутрь помещения | RM -HL + 850 |
| DH, мм | Координата точки подвешивания | RM -HL + 620 |
| DM, мм | Координата точки подвешивания | 700 |
| H1, мм | Размер, ограничивающий рабочую зону | RM + HL — 455 |
| H2, мм | Размер, ограничивающий рабочую зону | RM + HL — 55 |

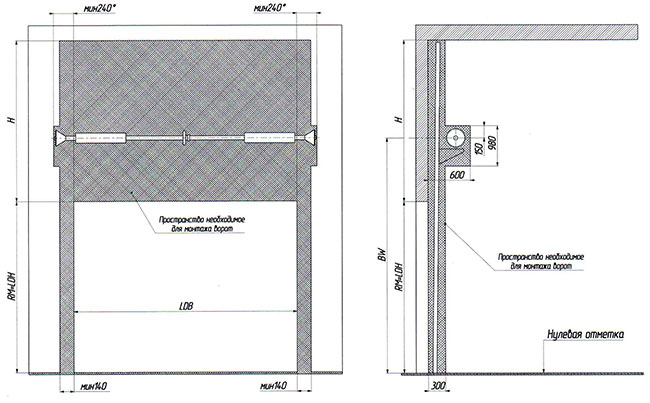

5. ВЕРТИКАЛЬНЫЙ монтаж с нижним расположением вала
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | min RM + 340 |
| BW **, мм | Высота до оси вала | min RM + 1100 |
** Размер по умолчанию BW=RM+1500

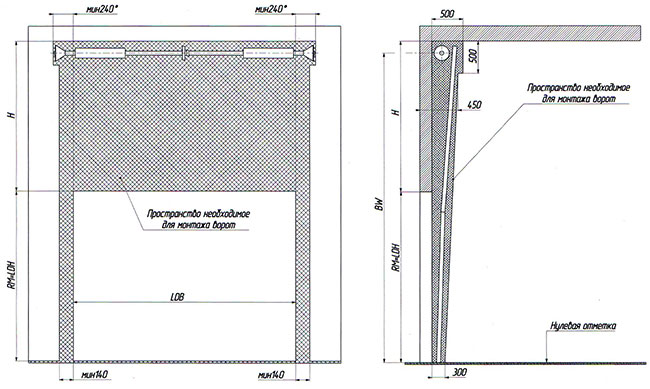

6. ВЕРТИКАЛЬНЫЙ монтаж с верхним расположением вала
| Высота проёма RM, мм | Высота до оси вала BW, мм |
| до 3300 | 2 x RM+125 |
| свыше 3300 | 2 x RM+145 |
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | min RM + 340 |

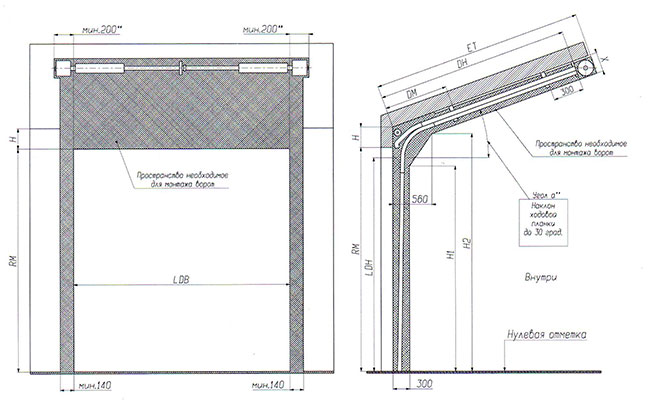

7. Наклонный монтаж. MAX до 30°
| Высота проёма RM, мм | Высота до оси вала BW, мм |
| до 5335 | RM+423 |
| В отдельных случаях возможно увеличение до | RM+467 |
| Параметр | Наименование | Расчётная формула или значение |
| H, мм | Высота перемычки | При высоте проёма до 5335 — min 490 |
| В отдельных случаях — min 600 | ||
| DM, мм | Координата точки подвешивания | 1050 |
| DH, мм | Координата точки подвешивания | RM + 280 |
| ET, мм | Глубина вхождения внутрь помещения | RM + 510 |
| H1, мм | Размер, ограничивающий рабочую зону | RM — 245 |
| H2, мм | Размер, ограничивающий рабочую зону | RM + 160 |
